大同螺旋輸送機生產廠家
2023-09-23 08:02:22

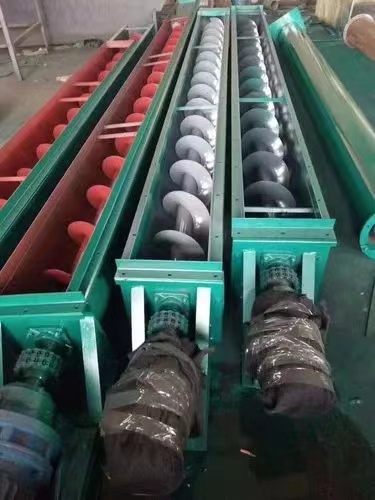

螺旋輸送機
螺旋輸送機是一種利用電機帶動螺旋回轉，推移物料以實現輸送目的的機械。它能水平、傾斜或垂直輸送，具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸?shù)葍?yōu)點。螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種，在外型上分為U型螺旋輸送機和管式螺旋輸送機。有軸螺旋輸送機適用于無粘性的干粉物料和小顆粒物料.（例如：水泥、粉煤灰、石灰、糧等）而無軸螺旋輸送機適合輸送機由粘性的和易纏繞的物料。（例如：污泥、生物質、垃圾等）螺旋輸送機的工作原理是旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。
發展歷史
螺旋輸送機的發展，分為有軸螺旋輸送機和無軸螺旋輸送機兩種型式的發展過程 。有軸螺旋輸送機由螺桿，U型料槽，蓋板，進、出料口和驅動裝置組成，一般還有水平式，傾斜式和垂直式三種；而無軸旋輸送機則采用螺桿改為無軸螺旋，并在U型槽內裝置有可換襯體，結構簡單，物料由進料口輸入經螺旋推動后由出料口輸出，整個傳輸過程可在一個密封的槽中進行。一般來講，我們平常所指的螺旋輸送機都指有軸型式的螺旋輸送機。
而對許多輸送比較困難的物料，人們一直在尋求一種優良的輸送方法，而無軸螺旋輸送機則是一種較好的解決方法。
從17世紀中葉，開始應用架空索道輸送散狀物料，到1887年，螺旋輸送機由阿基米德發明，后來深受改進，在工業上廣泛用來輸送散狀、固體物料，隨后經過了很長時間的發展過程，逐漸研制出了一系列的螺旋輸送機，使得螺旋輸送機有了長足的發展。
GX型螺旋輸送機是出現較早的一種螺旋輸送機，也是我國最早定型生產的通用性生產設備。它以輸送粉狀、粒狀、小塊狀物料為主，不適宜輸送易變質的，粘性的易結塊的物料和大塊的物料，因?yàn)檫@些物料容易粘在螺旋上而隨之旋轉，或在吊軸承處產生堵料現象，給物料輸送過程帶來很大的不便。GX型螺旋輸送機的優點主要是節能、降耗顯著，其頭部、尾部軸承移至殼體外，具有防塵密封性好，噪聲低，適應性強，操作維修方便，進、出料口位置布置靈活等；缺點是動力消耗大，機件磨損快，物料在運輸時粉碎嚴重。
LS型螺旋輸送機是在GX型輸送機的基礎上修改設計的新一代螺旋輸送機，LS型螺旋輸送機特點是結構新穎，性能優良，技術指標優良，適用范圍廣泛，節能降耗顯著。
標準定義
LS型螺旋輸送機按照J(rèn)B/T 7679-95《螺旋輸送機》標準設計制造，是GX螺旋輸送機的換代產品。螺旋輸送機俗稱絞龍，是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備，由鋼材做成的，用于輸送溫度較高的粉末或者固體顆粒等化工、建材用產品。
工作原理
當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料的主要前進動力是來自螺旋葉片在軸向旋轉時將物料沿葉片切線方向向上和向前的作用力。
為了使螺旋軸處于較為有利的受拉狀態，一般都將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。
特點和應用
螺旋輸送機具有以下特點
1）結構比較簡單，成本較低。
2）工作優良，維護管理簡便。
3）尺寸緊湊，斷面尺寸小，占地面積小。在港口的卸車卸船作業中易進出艙口、車廂。
4）能實現密封輸送，有利于輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的污染，實際效果為主港口工人的作業條件。
5）裝載卸載方便。水平螺旋輸送機可在其輸送線路上的任一點裝載卸載；對垂直螺旋輸送機配置相對螺旋式取料裝置可具有優良的取料性能。
6）能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料，即集向中心或遠離中心。
7）單位能耗較大。
8）物料在輸送過程中易于研碎及磨損，螺旋葉片和料槽的磨損也較為嚴重。
結構特征
（1）螺旋輸送機的螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種。實體螺旋面稱為s制法，其螺旋節距GX型為葉片直徑的0.8倍，LS型螺旋輸送機適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊物料。葉片式螺旋面應用較少，主要用于輸送粘度較大和可壓縮性物料，在輸送過程中，同時完成攪拌、混合等工序，其螺旋節距約為螺旋葉片直徑的1.2倍。
（2）螺旋輸送機的螺旋葉片有左旋與右旋兩種旋向。
（3）螺旋輸送機的類型有水平固定式螺旋輸送機、垂直式螺旋輸送機。水平固定式螺旋輸送機是常用的一種型式。垂直式螺旋輸送機用于短距離提升物料，輸送高度一般不大于8m，螺旋葉片為實體面型，它需要有水平螺旋喂料，以保護需要的進料壓力。
（4）LS、GX型螺旋輸送機物料出口端，應設置1/2~1圈反向螺旋片，防止粉料堵塞端部。
（5）螺旋輸送機由螺旋機本體、進出料口及驅動裝置三部分組成。
螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。
驅動裝置由電動機、減速器、聯軸器及底座所組成。
應用
螺旋輸送機廣泛應用于糧食工業、建筑材料工業、化學工業、機械制造業、交通運輸業等國民經濟各部門中。螺旋輸送機主要用于輸送各種粉狀、粒狀、小塊狀物料，所輸送的散粒物料有谷物、豆類、面粉等糧食產品，水泥、粘土、沙子等建筑材料，鹽類、堿類、化肥等化學品，以及煤、焦炭、礦石等大宗散貨。螺旋輸送機不宜輸送易變質的、粘性大的、塊度大的及易結塊的物料。除了輸送散粒物料外，亦可利用螺旋輸送機來運送各種成件物品。螺旋輸送機在輸送物料的同時可完成混合、攪拌、冷卻等作業。在港口，螺旋輸送機主要用于卸車、卸船作業以及倉庫內散粒物料的水平和垂直輸送。利用與物料直接接觸的水平螺旋軸將物料逐層從車廂兩側卸下的螺旋卸車機在國內港口已有長時間的成功使用經驗。由水平螺旋輸送機、垂直螺旋輸送機以及相對螺旋取料裝置組成的螺旋卸船機，已成為一種較為優良的連續卸船機型，日益廣泛地應用于眾多地區散貨一對一碼頭。
